Robinet cu bilă API 6D

Robinetul cu bilă, tip roată melcată, complet sudat, este potrivit pentru tăierea sau conectarea mediului în conductele de petrol, industria chimică, centralele termice și alte condiții de lucru Clasa 150 ~ 300Lb și temperatura de funcționare -29 ~ 200C. Mediu aplicabil: petrol, gaz natural purificat, gaz natural acid, gaz, apă și suspensie de cărbune etc. Mod de funcționare: acționare cu angrenaj melcat, pneumatic, electric, legătură gaz - lichid.

Scaracteristici structurale

Balansul sferei este complet sudat din TPE și are o structură fixă ​​a balansului. Partea superioară și superioară a balansului sunt învelite cu o roată de transmisie mică. Balansul acestei structuri este fix și nu se mișcă după compresie. Designul are două inele de etanșare pentru a oferi o forță de pre-strângere suficientă pentru a asigura etanșarea, realizând o etanșare forțată pe ambele fețe, iar performanța etanșării este mai fiabilă. Procesul de prelucrare a sferei este urmărit și detectat de un detector computerizat avansat, astfel încât precizia de prelucrare a sferei este ridicată. Deoarece materialul corpului sferei este același cu cel al țevii, nu vor exista solicitări inegale sau deformări din cauza pământului și a trecerii vehiculelor prin împrejurimi. Corpul etanșării este fabricat din material plastic Pf cu 20% C (carbon), ceea ce asigură nicio scurgere (0%).

Standardul de execuție

Specificații de proiectare: APl 6D, ASMEB 16.34

Clase de presiune-temperatură: ASME B16.34, AP1608

Lungimea structurii: ASME B16.10, GB12221

Formă de sudare cap la cap: ASME B16.25, ASME B31.4/31.8

Inspecție și testare: APl 598, API 6D, GB13927

Test de rezistență la foc: AP| 607, API 6FA

Parametrul ttPerformance

Nr. valvă: Q361F

Temperatura aplicabilă: -29°C≤T≤200°C Mediu adecvat: apă, aer, ulei și alte fluide care nu reacționează cu oțelul carbon Mod de conducere: tip roată melcată

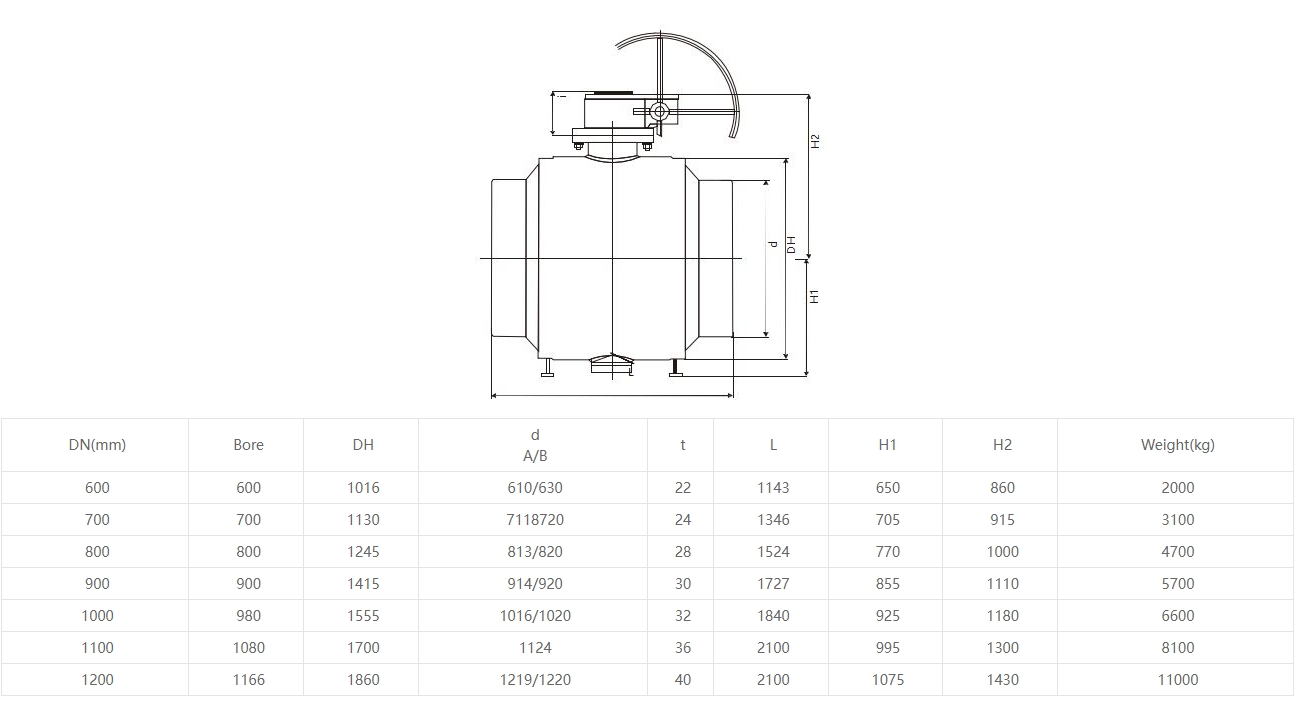

dimensiunile produsului
