Valvă cu bilă Trunnion din oțel forjat - FLANȘĂ

Guocheng Valve Group Co.,LTD. este unul dintre principalii producători din China de robinete cu bilă forjate cu trunchi, bine ați venit la vânzarea en-gros de robinete cu bilă forjate cu trunchi ieftine din fabrica noastră.

ROBINĂ CU SFERĂ CU TURNION FORJATĂ

Robinetul cu bilă cu rotire este utilizat pentru a întrerupe sau conecta medii în diverse clase din Clasa 150 până la Clasa 2500. Robinetele fabricate din diferite materiale sunt potrivite pentru diverse medii, cum ar fi apă, abur, ulei, gaz lichefiat, gaz natural, gaz de cărbune, acid azotic, oxidant, uree etc. Modurile de acționare includ operarea manuală și operarea electrică. Capetele de conectare pot fi sudate cu flanșă sau cap la cap.

CARACTERISTICI STRUCTURALE

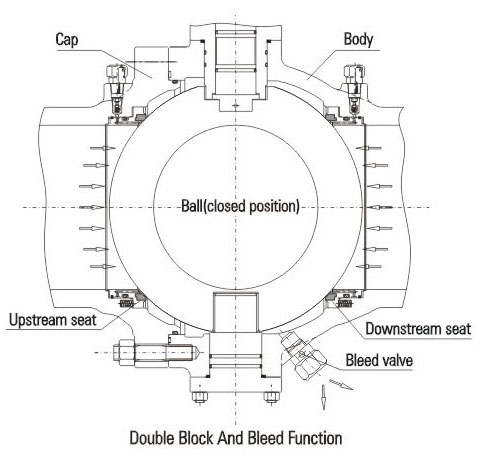

1. Blocare dublă și sângerare (DBB)
Când supapa este închisă și cavitatea din mijloc este golită prin supapa de refulare, scaunele din amonte și din aval vor bloca independent fluidul la intrare și ieșire pentru a realiza funcția de blocare dublă. O altă funcție a dispozitivului de refulare este aceea că scaunul supapei poate fi verificat dacă există scurgeri în timpul testului. În plus, depunerile din interiorul corpului pot fi spălate și evacuate prin dispozitivul de refulare pentru a reduce deteriorarea scaunului cauzată de impuritățile din mediu.

2. Cuplu de funcționare redus
Robinetul cu bilă pentru conducte cu rotire centrală adoptă o structură cu bilă rotativă și un scaun flotant pentru a obține un cuplu mai mic sub presiunea de funcționare. Folosește PTFE autolubrifiant și rulment glisant pentru a reduce coeficientul de frecare la cel mai mic nivel, împreună cu tija de înaltă intensitate și finețe.
3. Dispozitiv de etanșare de urgență

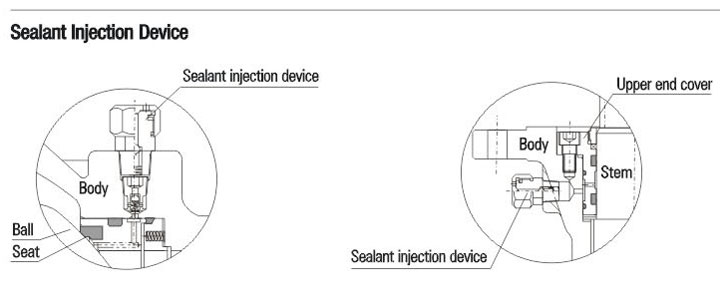

Robineții cu bilă cu diametrul mai mare sau egal cu 6″ (DN150) sunt proiectați cu un dispozitiv de injectare a etanșantului pe tijă și scaun. Când inelul scaunului sau inelul O al tijei este deteriorat accidental, etanșantul corespunzător poate fi injectat de dispozitivul de injectare a etanșantului pentru a evita scurgerile de mediu pe inelul scaunului și tijă. Dacă este necesar, sistemul auxiliar de etanșare poate fi utilizat pentru spălarea și lubrifierea scaunului pentru a-i menține curățenia.

4. Proiectare structurală ignifugă

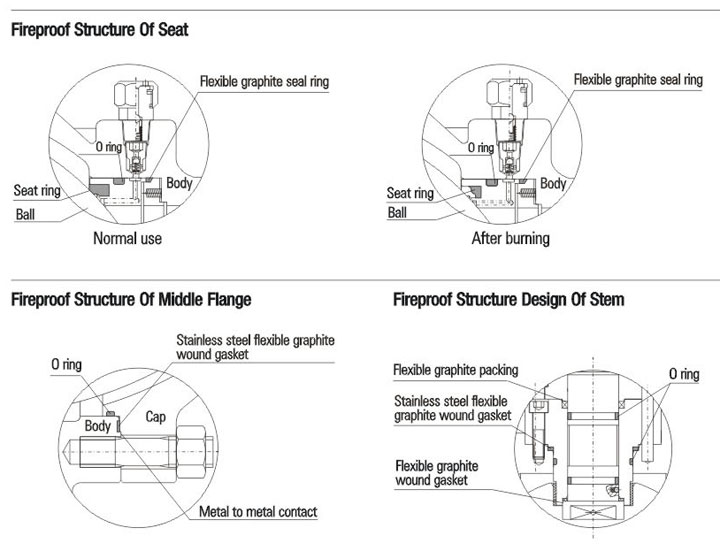

În caz de incendiu în timpul utilizării valvei, inelul scaunului, inelul O al tijei și inelul O al flanșei intermediare, fabricate din PTFE, cauciuc sau alte materiale nemetalice, se vor descompune sau deteriora la temperaturi ridicate. Sub presiunea mediului, valva cu bilă va împinge rapid elementul de reținere a scaunului spre bilă, pentru ca inelul metalic de etanșare să intre în contact cu bila și să formeze structura auxiliară de etanșare metal-metal, care poate controla eficient scurgerile valvei. Designul structurii ignifuge a valvei cu bilă pentru conducte cu pivot este conform cerințelor din API 607, API 6FA, BS 7655 și alte standarde.

5. Structură antistatică
Robinetul cu bilă este prevăzut cu o structură antistatică și adoptă un dispozitiv de descărcare a electricității statice pentru a forma direct un canal static între bilă și corp sau pentru a forma un canal static între bilă și corp prin tijă, astfel încât să descarce electricitatea statică produsă din cauza frecării în timpul deschiderii și închiderii bilei și a scaunului prin conductă, evitând incendiile sau exploziile care pot fi cauzate de scânteile statice și asigurând siguranța sistemului.
6. Structură fiabilă de etanșare a scaunului
Etanșarea scaunului se realizează prin intermediul a două elemente de siguranță flotante. Acestea pot pluti axial pentru a bloca fluidul, inclusiv etanșarea bilei și etanșarea corpului. Etanșarea la presiune joasă a scaunului supapei se realizează prin pre-strângerea arcului. În plus, efectul de piston al scaunului supapei este redus în mod rezonabil, ceea ce realizează o etanșare la presiune înaltă sub presiunea mediului în sine. Se pot realiza următoarele două tipuri de etanșări cu bile.
7. Etanșare simplă (eliberare automată a presiunii în cavitatea mijlocie a supapei)
În general, se utilizează o structură de etanșare unică, adică există doar etanșare în amonte. Deoarece se utilizează scaune de etanșare independente cu arc, în amonte și în aval, suprapresiunea din interiorul cavității supapei poate depăși efectul de pre-strângere al arcului, astfel încât scaunul să se elibereze de pe bilă și să se realizeze o eliberare automată a presiunii către partea din aval.

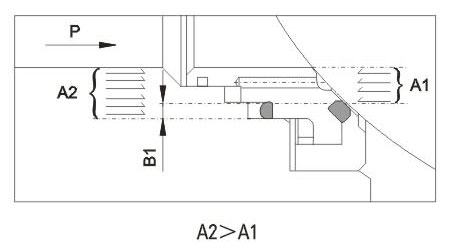

Partea din amonte: Când scaunul se mișcă axial de-a lungul supapei, presiunea P exercitată asupra părții din amonte (admisie) produce o forță inversă asupra lui A1. Deoarece A2 este mai mare decât A1, A2-A1=B1, forța asupra lui B1 va împinge scaunul spre bilă și va realiza o etanșare strânsă a părții din amonte.

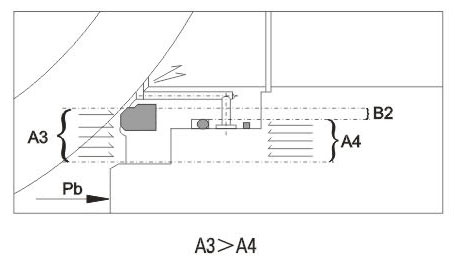

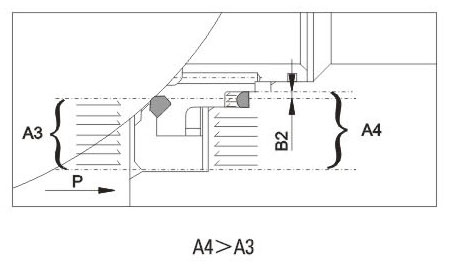

Partea din aval: Odată ce presiunea Pb din interiorul cavității valvei crește, forța exercitată asupra A3 este mai mare decât cea asupra A4. Deoarece A3-A4=B2, diferența de presiune asupra B2 va depăși forța arcului pentru a elibera scaunul de pe bilă și a realiza o descărcare de presiune a cavității valvei către partea din aval. Ulterior, scaunul și bila vor fi etanșate din nou prin acțiunea arcului.

8. Etanșare dublă (piston dublu)
Robinetul cu bilă pentru conducte cu trunnion poate fi proiectat cu o structură de etanșare dublă înainte și după bila pentru anumite condiții speciale de utilizare și cerințe ale utilizatorilor. Are efect de piston dublu. În condiții normale, robinetul adoptă, în general, etanșare primară. Când etanșarea scaunului primar este deteriorată și provoacă scurgeri, scaunul secundar poate juca funcția de etanșare și poate spori fiabilitatea etanșării.

Scaunul adoptă o structură combinată. Etanșarea principală este o etanșare metal-metal. Etanșarea secundară este un inel O din cauciuc fluorurat, care poate asigura atingerea nivelului de etanșare al robinetului cu bilă. Când diferența de presiune este foarte mică, scaunul de etanșare va presa bila prin acțiunea arcului pentru a realiza etanșarea principală. Când diferența de presiune crește, forța de etanșare dintre scaun și corp va crește corespunzător, astfel încât să se etanșeze strâns scaunul și bila și să se asigure o bună performanță de etanșare.

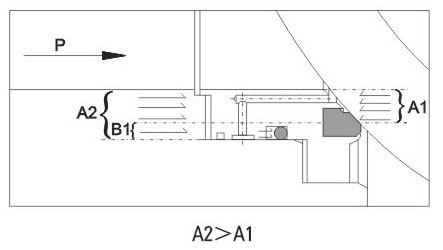

Etanșare primară: În amonte. Când diferența de presiune este mai mică sau nu există nicio diferență de presiune, scaunul flotant se va deplasa axial de-a lungul supapei sub acțiunea arcului și va împinge scaunul spre bilă pentru a menține etanșarea strânsă. Când presiunea din conductă P crește, forța exercitată asupra zonei A2 a scaunului supapei este mai mare decât forța exercitată asupra zonei A1, A2-A1=B1. Prin urmare, forța asupra B1 va împinge scaunul spre bilă și va realiza o etanșare strânsă a părții din amonte.

Etanșare secundară: În aval. Când diferența de presiune este mai mică sau nu există nicio diferență de presiune, scaunul flotant se va deplasa axial de-a lungul supapei sub acțiunea arcului și va împinge scaunul spre bilă pentru a menține etanșarea strânsă. Când presiunea P în cavitatea supapei crește, forța exercitată asupra zonei A4 a scaunului supapei este mai mare decât forța exercitată asupra zonei A3, A4-A3=B1. Prin urmare, forța asupra B1 va împinge scaunul spre bilă și va realiza o etanșare strânsă a părții din amonte.

9. Dispozitiv de siguranță

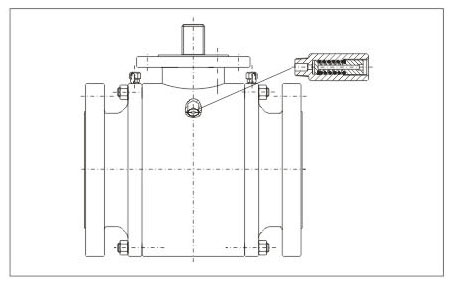

Deoarece robinetul cu bilă este proiectat cu etanșare primară și secundară avansată, cu efect de piston dublu, iar cavitatea din mijloc nu poate realiza o eliberare automată a presiunii, supapa de siguranță trebuie instalată pe corp pentru a preveni pericolul de deteriorare din cauza suprapresiunii în interiorul cavității robinetului, care poate apărea din cauza dilatării termice a mediului. Conexiunea supapei de siguranță este, în general, NPT1/2. Un alt punct de reținut este că mediul supapei de siguranță este evacuat direct în atmosferă. În cazul în care evacuarea directă în atmosferă nu este permisă, sugerăm utilizarea unei robinete cu bilă cu o structură specială de eliberare automată a presiunii către fluxul superior. Consultați următoarele pentru detalii. Vă rugăm să indicați în comandă dacă nu aveți nevoie de supapa de siguranță sau dacă doriți să utilizați robinetul cu bilă cu structură specială de eliberare automată a presiunii către fluxul superior.

10. Structura specială a eliberării automate a presiunii către fluxul superior

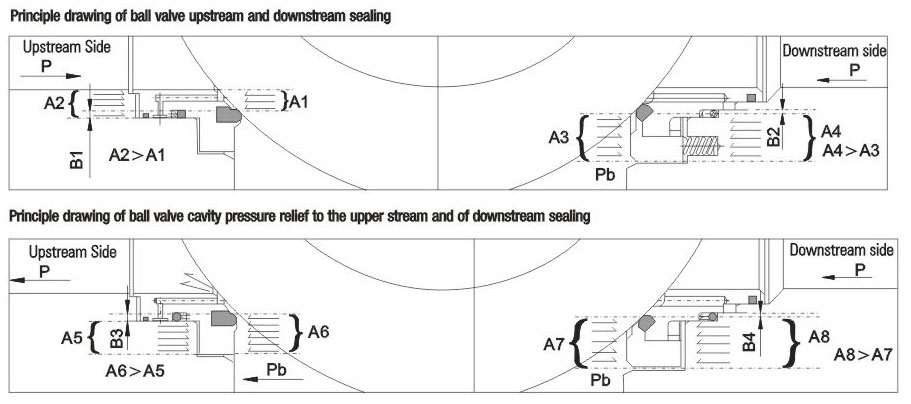

Deoarece robinetul cu bilă este proiectat cu o etanșare primară și secundară avansată, cu efect de piston dublu, iar cavitatea din mijloc nu poate realiza o eliberare automată a presiunii, se recomandă robinetul cu bilă cu structură specială pentru a îndeplini cerința de eliberare automată a presiunii și a asigura lipsa poluării mediului. În această structură, fluxul superior adoptă etanșare primară, iar fluxul inferior adoptă etanșare primară și secundară. Când robinetul cu bilă este închis, presiunea din cavitatea robinetului poate realiza o eliberare automată a presiunii către fluxul superior, pentru a evita pericolul cauzat de presiunea din cavitate. Când scaunul primar este deteriorat și prezintă scurgeri, scaunul secundar poate juca și funcția de etanșare. Însă se va acorda o atenție deosebită direcției de curgere a robinetului cu bilă. În timpul instalării, rețineți direcțiile amonte și aval. Consultați următoarele desene pentru principiul de etanșare al robinetului cu structură specială.

11. Tijă rezistentă la erupție
Tija adoptă o structură anti-erupție. Tija este proiectată cu suportul în partea inferioară, astfel încât, odată cu poziționarea capacului superior și a șurubului, tija să nu fie suflată de mediu, chiar și în cazul unei presiuni anormale în cavitatea valvei.

12. Rezistența la coroziune și rezistența la stresul sulfuric
Grosimea peretelui corpului este prevăzută cu o anumită toleranță la coroziune. Tija, arborele fix, bila, scaunul și inelul scaunului din oțel carbon sunt supuse nichelării chimice conform ASTM B733 și B656. În plus, utilizatorii pot alege între diverse materiale rezistente la coroziune.
Conform cerințelor clientului, materialele pentru supape pot fi selectate conform NACE MR 0175/ISO 15156 sau NACE MR 0103, iar în timpul fabricației trebuie efectuat un control strict al calității și o inspecție a calității, astfel încât să se respecte pe deplin cerințele standardelor și condițiile de funcționare în mediul de sulfurare.
13. Tijă de extensie

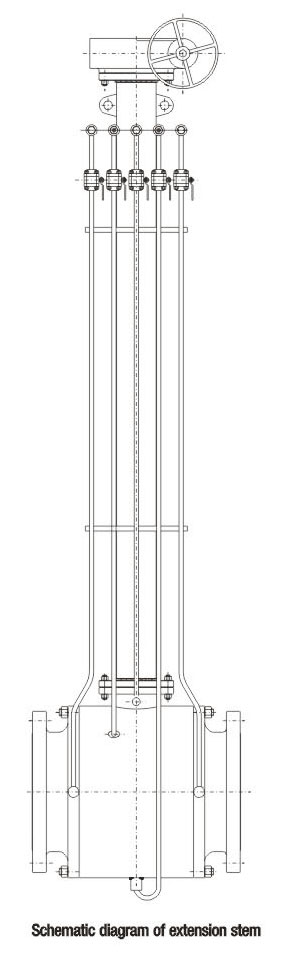

În ceea ce privește supapele încorporate, tija de extensie poate fi furnizată dacă este necesară funcționarea la sol. Tija de extensie este compusă din tijă, supapă de injecție a etanșantului și supapă de drenaj, care poate fi extinsă până la capăt pentru o utilizare mai ușoară. Utilizatorii trebuie să indice cerințele și lungimea tijei de extensie la plasarea comenzilor.
Pentru robinetele cu bilă acționate prin operațiuni electrice, pneumatice și pneumatico-hidraulice, lungimea tijei de extensie trebuie să fie de la centrul conductei până la flanșa superioară.
