Valvă fluture cu etanșare metal-metal

Vana fluture sudată dur la impact GYPYD363H este optimizată de personalul nostru tehnic după absorbția structurii și caracteristicilor produselor similare străine și depășirea defectelor existente în utilizarea produselor originale, făcându-i durata de viață mai durabilă și etanșarea mai fiabilă. Vana fluture adoptă principiul designului excentric tridimensional, iar perechea de etanșare este compusă din două secțiuni înclinate conice suprapuse. După valoarea excentrică a corpului și scaunului vanei, centrul de rotație al plăcii fluture poate realiza contactul instantaneu și separarea deschiderii și închiderii. Etanșarea labirintică este realizată prin structura laminată din metal și grafit, inelul de etanșare al plăcii fluture, ceea ce nu numai că poate reduce cuplul de comutare al vanei, dar poate asigura și performanța de etanșare a vanei fluture. Vana fluture de presiune adoptă o valoare de reducere a excentricității și o rezistență sporită a plăcii fluture, a axului vanei și a actuatorului pentru a realiza zero scurgeri la etanșarea bidirecțională de intrare și ieșire a vanei fluture.

Caracteristici structurale

1. Structură compactă, dimensiuni reduse, greutate redusă, funcționare flexibilă, ușor de utilizat;

2. Structura de etanșare dură multistrat excentrică tridimensională este adoptată, iar performanța sa de etanșare este fiabilă și atinge zero scurgeri;

3. Valva nu are flanșă, ceea ce aduce un plus de confort și aspect izolației și înfășurării conductei; 4. Are caracteristici de temperatură înaltă, presiune înaltă, rezistență la coroziune și rezistență la uzură.

Standardul de execuție

Proiectare și fabricație: GB/T12238, JB/T8527

Dimensiunea sudurii: GB/T12224

Lungimea structurii: GB/T122

Testare și inspecție: GB/T13927, JB/T9092

Parametru de performanță

Temperatură aplicabilă: Oțel carbon: -29℃~425'℃ Oțel inoxidabil: -409C~600°

Formă de transmisie: acționare cu melc, acționare pneumatică, acționare electrică, acționare hidraulică

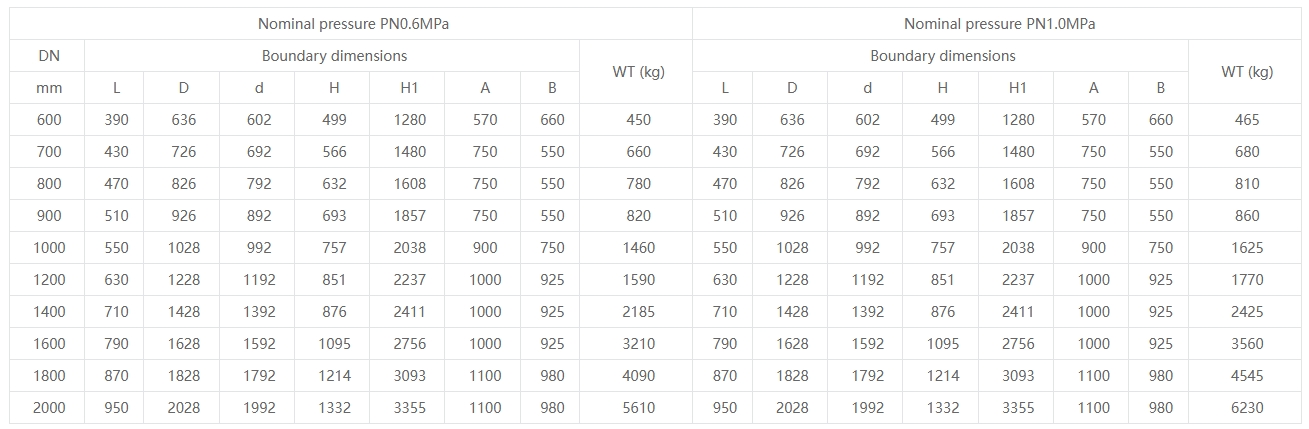

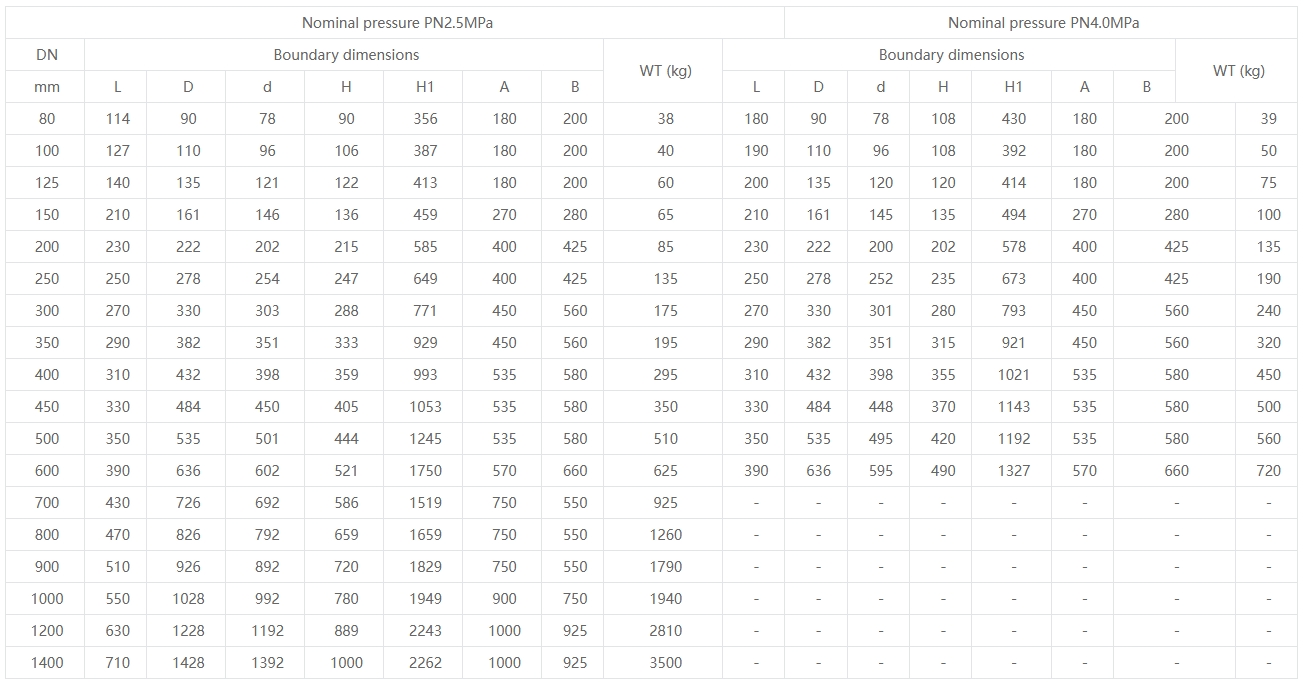

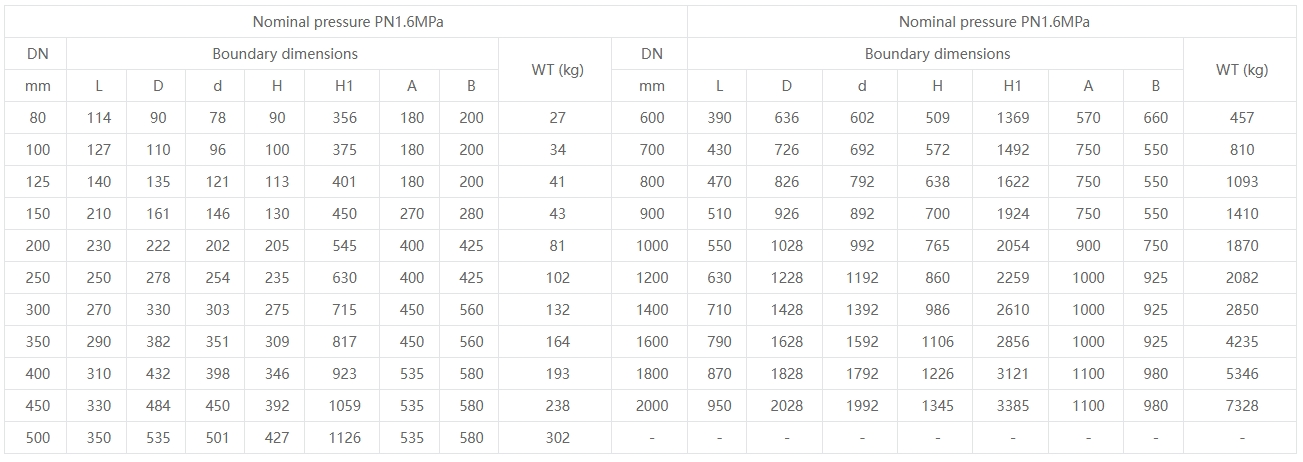

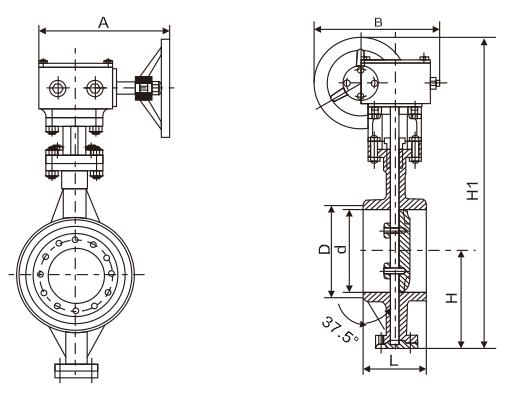

dimensiunile produsului
